Cliente
PAVASAL E.C., S.A
Valencia (ESPAÑA)
FERRER®, ha sido requerido para esta obra, con el objeto de evaluar el sistema adecuado para el control del nivel freático (Dewatering), durante la excavación y en condiciones de seguridad y estabilidad también durante el posterior periodo y hasta la compensación de cargas.
La ejecución de la obra de referencia precisó de un sistema de control del agua subterránea, dado que el nivel freático de la zona fue detectado en la cota -7,21 m y la máxima excavación de proyecto quedó establecida en la cota -13,50 m.

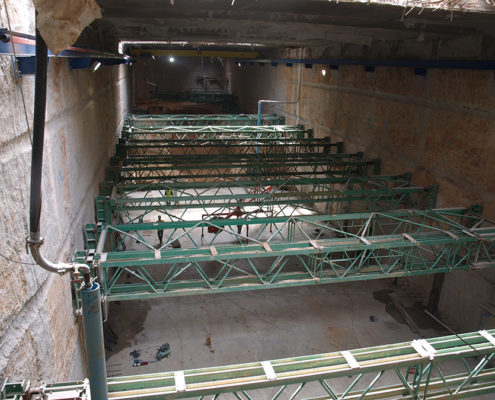

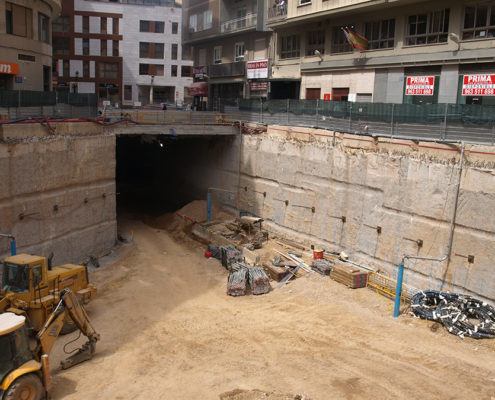

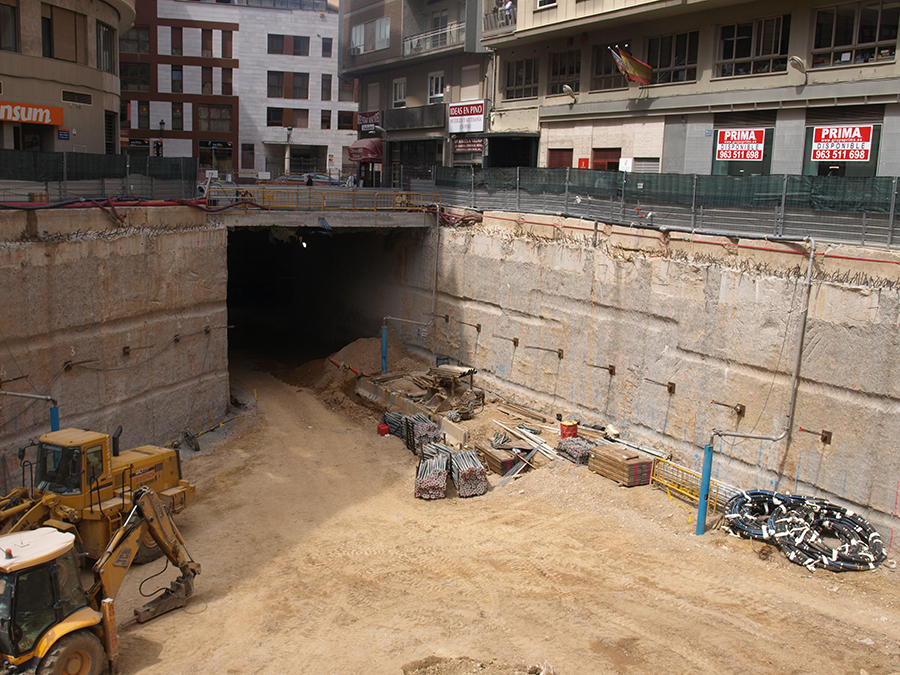

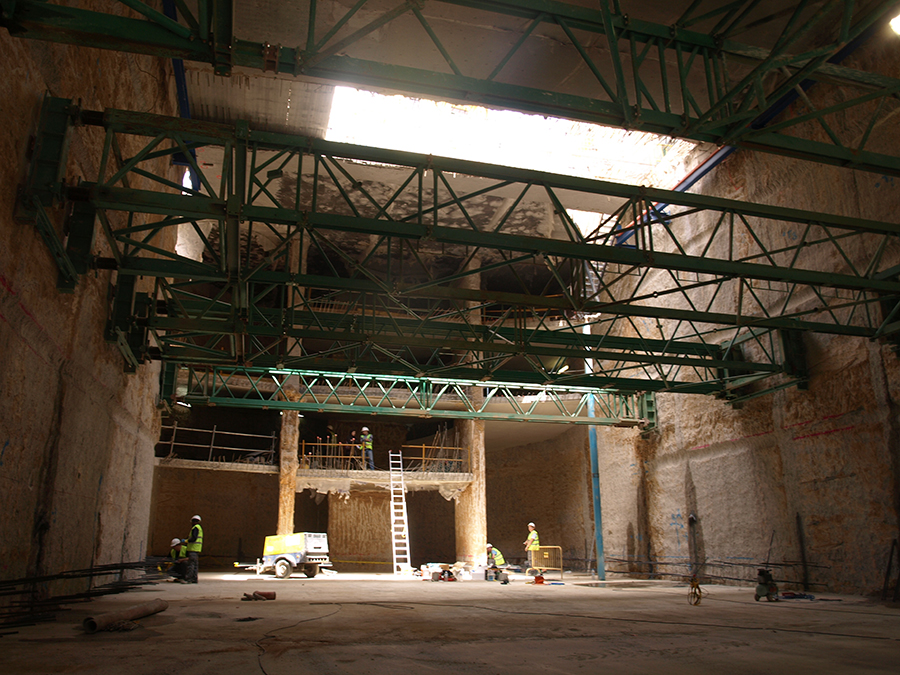

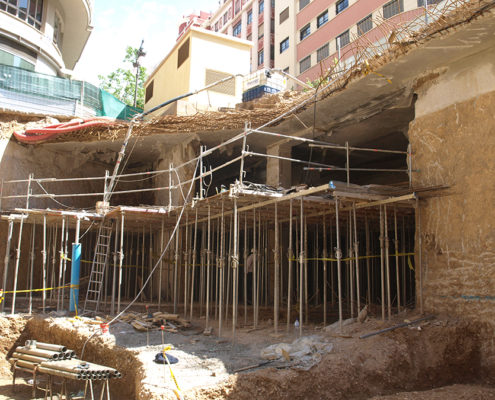

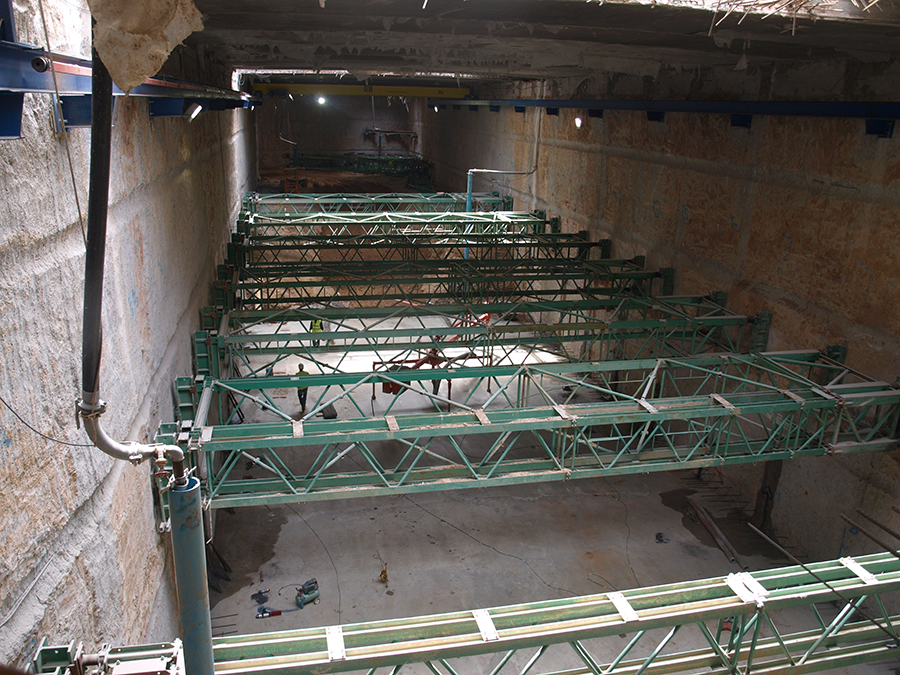

La excavación fue ejecutada parte “a cielo abierto” y parte en “mina”, confinada verticalmente por muros pantalla, en todas sus fachadas. El tipo de terreno que conforma los estratos de interés son gravas, limos, arenas arcillosas y gravas arenosas. La superficie en planta de la zona de actuación fue de 2.704 m2.
El modelo de cálculo desarrollado por el departamento técnico de FERRER®, justificó el control del nivel freático mediante 9 pozos de bombeo, ejecutados con sistema de perforación OD, de diámetro 250 mm, con prefiltros para evitar arrastres durante el bombeo y tubería definitiva fisurada de diámetro 140 mm.
Cada pozo fue equipado con una electrobomba sumergible, además de un sistema de regulación de caudal y control de nivel dinámico. Cada equipo de bombeo contó con impulsión independiente de sección continua rígida. Para el control, mando y maniobra eléctrica, se utilizaron cuadros de distribución, sectorizando la obra, por motivos de seguridad en el suministro. Para decantar y concertar el caudal total bombeado, se dispusieron en el perímetro de la obra decantadores modulares de doble cuerpo, como punto de recogida de impulsiones independientes, con entrada por vertido libre y salida por vertido por gravedad.
