Cliente
OHL (OBRASCON HUARTE LAIN, S.A.)
Barcelona (ESPAÑA)
FERRER® ha sido adjudicataria como empresa especialista, para la ejecución del sistema de control temporal del agua subterránea en la obra de referencia.
La ejecución de la obra precisó de un sistema de control de agua subterránea, dado que el nivel freático de la zona fue detectado en la cota -1,45 m y la máxima excavación del proyecto quedó establecido en la cota -4,70 m.

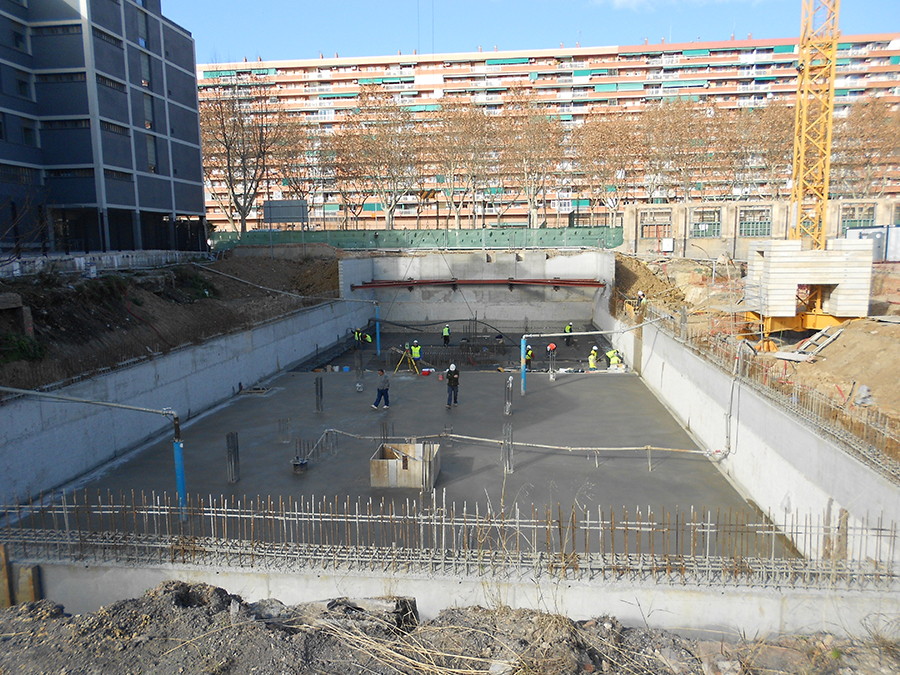

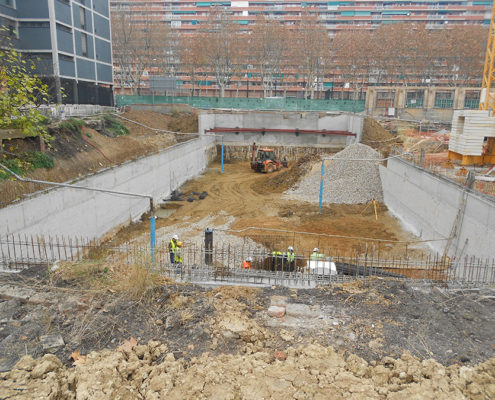

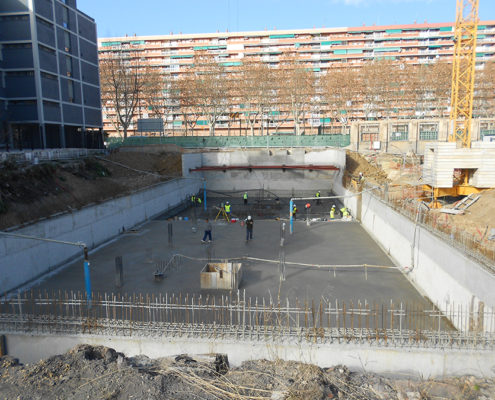

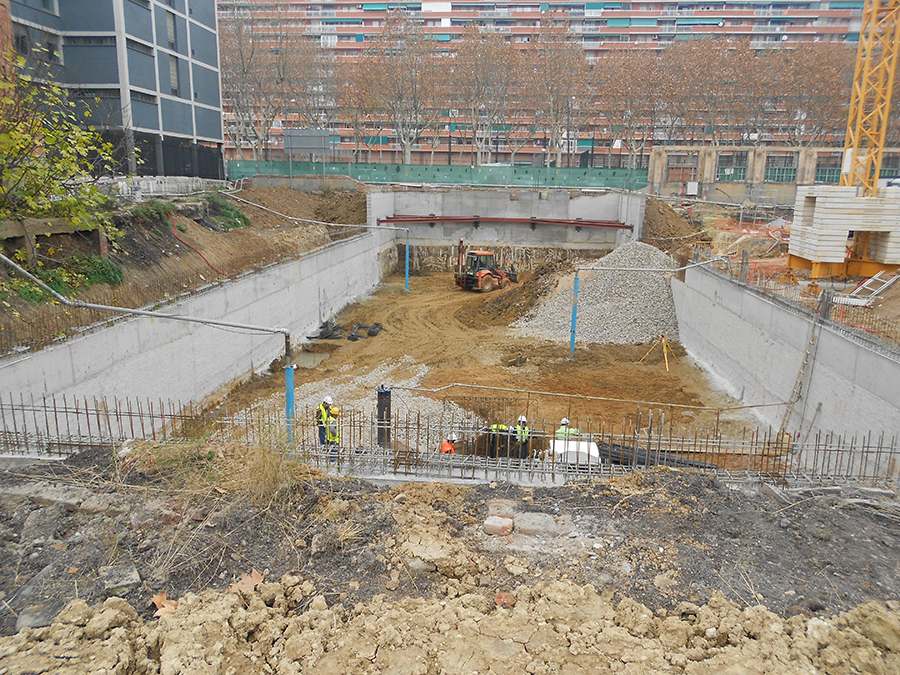

La excavación fue ejecutada “a cielo abierto” confinada verticalmente por muros pantalla, en todas sus fachadas. El tipo de terreno que conforma los estratos de interés son arcillas arenosas medias a groseras con gravas dispersas con matriz arcillosa.

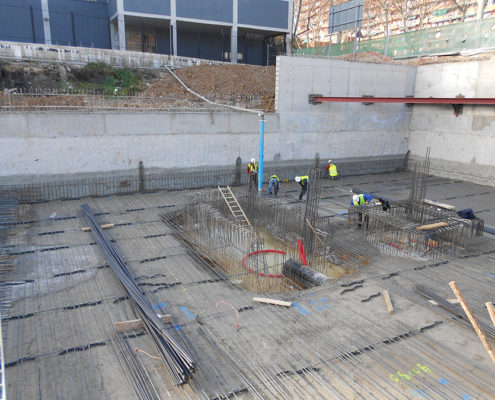

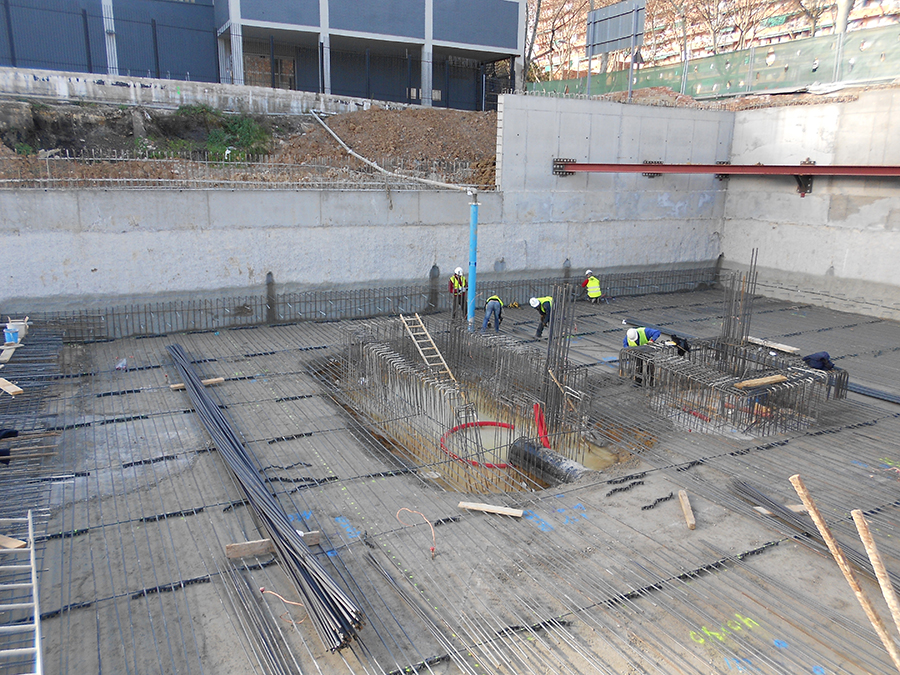

FERRER® le fue confiado el estudio y análisis requerido para el control del nivel freático y cuantas potenciales fallas del terreno pudieran producirse, tanto generales (sifonamiento, levantamiento o rotura de fondo) como singulares (filtraciones laterales, surgencias de prospecciones/pozos preexistentes).El modelo de cálculo desarrollado por nuestro departamento técnico, justificó la ejecución de 4 (cuatro) pozos de bombeo ejecutados con la técnica de Perforación OD o Dual con avance simultáneo del asta de perforación y de la tubería auxiliar de revestimiento. Esta técnica preserva en mayor medida las condiciones hidrogeológicas naturales del suelo, dada la escasa invasión inherente del método y el confinamiento que le ofrece la referida tubería auxiliar, las perforaciones han sido de diámetro 300 mm, con prefiltros para evitar arrastres durante el bombeo, y tubería definitiva fisurada de diámetro 225 mm.

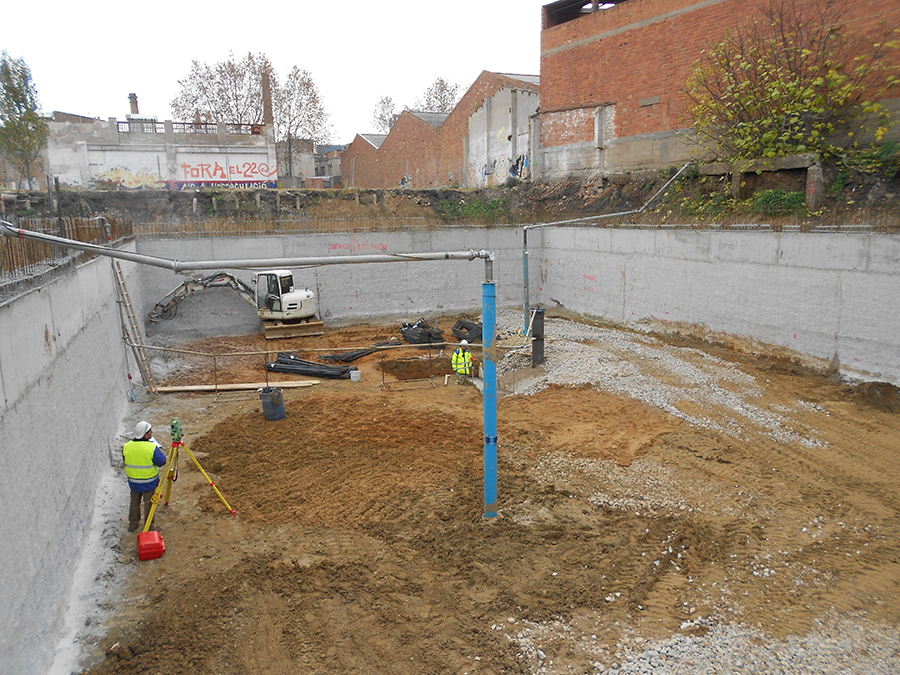

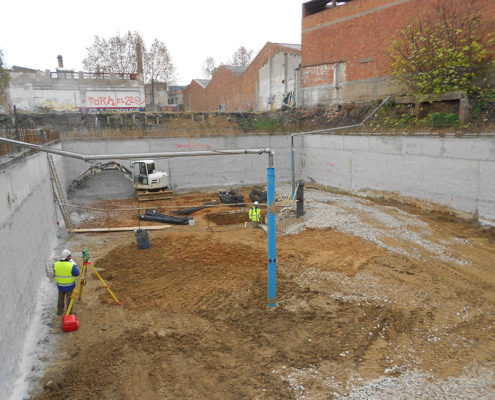

Cada pozo de bombeo fue equipado con una electrobomba sumergible, además de un sistema de regulación de caudal y control de nivel dinámico. Cada equipo de bombeo contó con impulsión independiente de sección continua rígida.
Para el control, mando y maniobra eléctrica, se utilizaron cuadros de distribución, sectorizando la obra, por motivos de seguridad en el suministro.
Para decantar y concertar el caudal total bombeado, se dispusieron en la obra decantadores modulares de doble cuerpo, como punto de recogida de impulsiones independientes, con entrada por vertido libre y salida por vertido por gravedad.
